高温インバータ用コンデンサ

これらの DC リンク コンデンサは、ディレーティングなしで 125°C まで動作し、高リップル電流に対応します。EVや産業用コンバーターの安定稼働に役立つでしょうか?



車載および産業用コンバータの DC リンク コンデンサは、高い周囲温度で動作し、連続リップル電流に対応し、定格を下げることなくコンパクトなインバータ レイアウトに適合することが求められます。これらの要求は、xEV トラクション インバータ、車載充電器、DC-DC コンバータ、周波数コンバータ、産業用およびハイエンド電源、太陽光インバータに共通であり、熱マージンと電気的安定性がシステム寿命に直接影響します。

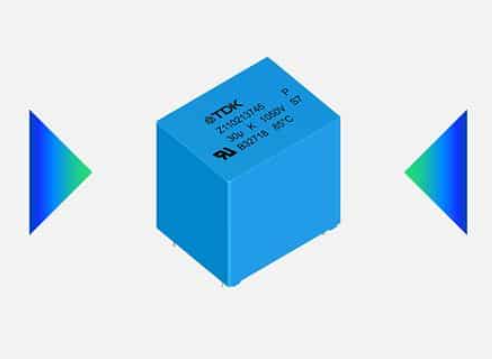

TDK株式会社は、車載および産業用パワーエレクトロニクス向けのDCリンクフィルムコンデンサB3271xPシリーズを発売しました。このシリーズは +125 °C の最大動作温度をサポートしており、+105 °C までの電力ディレーティングは必要ありません。コンパクトなインバータ システムで安定した静電容量と信頼性の高いエネルギー バッファリングを維持します。これは、周囲温度の上昇と連続リップル負荷が一般的な xEV トラクション インバーター、車載充電器、DC-DC コンバーターに関係します。主な用途には、周波数コンバータ、産業用およびハイエンド電源、太陽光インバータなどがあります。

このシリーズは、0.47 µF ～ 110 µF の静電容量値と 600 V ～ 1200 V の定格 DC 電圧をカバーします。この範囲により、周波数コンバータ、産業用およびハイエンドの電源、および太陽光発電インバータの設計の柔軟性が可能になります。誘電体はポリプロピレン (メタライズドポリプロピレン、MKP) です。低損失、高リップル電流能力、自己修復動作を実現し、電気的ストレス下でも効率を維持し、システムの寿命を延長します。

このコンデンサは、UL 94 V-0に準拠したエポキシシーリングを施した難燃性プラスチックケースを使用しています。リード間隔は 27.5 mm、37.5 mm、52.5 mm で入手可能です。バージョンには 2 ピン構成が含まれており、ご要望に応じて機械的安定性と低インダクタンス レイアウトをサポートする 4 ピン構成も含まれます。一般的な ESR 値は 1 桁のミリオーム範囲に達することがあり、デバイスは 10 kHz での高電流機能をサポートし、安定した DC リンク フィルタリングと制御された温度上昇に貢献します。


このシリーズは、AEC-Q200EおよびUL 810（構造）に準拠しています。この製品は、自動車の信頼性への期待に応えながら世界的な産業要件も満たし、効率、安定性、長期動作を重視したコンバータ設計をサポートします。
