小型エレクトロニクス向けの 2D ウェーハボンディング

エレクトロニクス エンジニアは、デバイスの速度、パフォーマンス、効率を向上させながらデバイスを小型化することを目指しています。二次元の 2D 半導体、つまり制御可能な電気的特性を備えた極薄単層材料は、この目標に有望です。従来の半導体と比較して、これらの薄い材料により、性能を犠牲にすることなくデバイスの小型化が可能になります。しかし、高品質の2D半導体ウェーハを製造し、それらを正確に積層することは困難でした。

松山湖材料研究所、中国科学院、その他の機関の研究者らは今回、追加の材料を使用せずに2枚の2D半導体ウェーハを直接接合する方法を開発した。Nature Electronics で報告された彼らのアプローチは、2D 半導体に基づく高性能トランジスタやその他の電子部品の作成を前進させる可能性があります。

二次元 (2D) 半導体は、高度な電子デバイスの有望な構成要素として浮上しています。しかし、加工層を備えた高品質の 2D 半導体ウェーハを製造することは依然として困難です。サファイアなどの密着性の高い基板上にエピタキシャル成長させた半導体単層を直接ウェーハ接合および剥離する新しい方法が開発されました。

従来、2D 半導体材料を接合して、望ましい特性を備えたわずかに厚い構造を作成するには、接着剤のような中間材料に依存していました。これらの材料は効果的ではありますが、2 つの層間の界面を汚染する可能性があります。

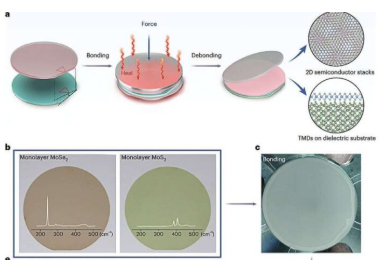

新しい接合戦略により、中間材料を使用せずに相互に接着する、非常に平坦でクリーンな化学的に活性な 2D 半導体層が生成されます。このプロセスは真空環境とグローブボックス環境の両方で機能し、ウェーハスケールの均一性、層数の正確な制御、層間ねじれ角の正確な調整を可能にします。

この方法を使用して、2D 単層で構成されるさまざまな構造の作製に成功しました。これらの構造は、層の数とねじれ角度が異なるのが特徴です。このアプローチでは、二硫化モリブデン (MoS2) と二セレン化モリブデン (MoSe2) の組み合わせなど、ホモ構造とヘテロ構造の両方を作成できます。また、材料固有の電子特性を維持しながら、単層 MoS2 を HfO2 や Al2O3 などの High-κ 誘電体基板上に直接結合することも可能になります。

この可逆的な接合戦略により、より小型、より高速、より高性能な電子デバイスの設計が可能になる可能性があります。将来的には、複数の 2D 半導体単層を統合した、慎重に設計された幅広い構造を作成するために使用される可能性があります。
