高度なパッケージングは、MOSFETの効率を高めます

最適化された熱および電気設計を備えた新しい電源MOSFETは、産業用電力システムの損失の低下、効率の向上、信頼性の向上を実現します。

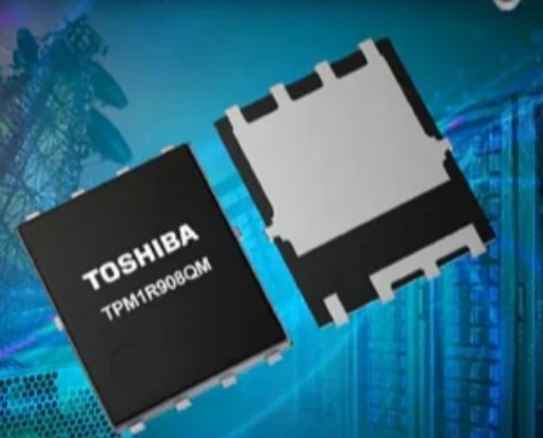

東芝は、最新のSOP Advance（E）パッケージプラットフォームで建設された2つの高性能NチャネルパワーMOSFET（TPM1R908QM（80 V）およびTPM7R10CQ5（150 V））を発表しました。産業用切り替えモード電源、データセンター、および通信インフラストラクチャを目的としたデバイスは、コンパクトフットプリントのより低い伝導損失、熱ハンドリングの改善、およびより高いスイッチング効率を約束します。

SOP Advance（E）設計があり、従来のMOSFETパッケージの電気的および熱的寄生虫によって引き起こされるパフォーマンスのボトルネックに対処します。鉛インダクタンスを最小限に抑え、内部サーマルパスを最適化することにより、新しいパッケージは、前任者であるSOP Advance（N）と比較して、パッケージ抵抗が65％低く、15％低い熱抵抗を達成します。その結果：エネルギー廃棄物の減少、より低い動作、および高負荷の下での信頼性の向上。

重要な機能は次のとおりです。

VGS = 10 Vでの典型的なRDS（オン）1.5MΩ（最大1.9MΩ）および5.7MΩ（最大7.1MΩ）
25°Cのケース温度で最大238 Aおよび120 Aまでの電流を排水します
スイッチング損失を減らすための低ゲートスイッチングチャージ（35 nc）および（43 nc）および出力充電（111 nc）
50 nsの立ち上がり時間、38 nsの落下時間での高速スイッチ
熱抵抗チャネルからケース：0.6°C/w
両方のMOSFETは、同じコンパクト4.9 mm×6.1 mm SOPアドバンス（E）フットプリントを共有し、現在の処理機能を犠牲にすることなくスペースに制約のある設計を可能にします。改善されたサーマルパスにより、最大175°Cのチャネル温度までの動作が可能になり、デバイスの寿命が延長され、連続高負荷の下で効率が維持されます。

設計者は、ToshibaのG0およびG2 SPICEモデルを使用して開発を加速して、正確な回路シミュレーションとパフォーマンス予測を行うことができます。高度な半導体特性と熱的および電気的に最適化されたパッケージを組み合わせることにより。
