高度な球面近角アンテナテスト施設

アンテナテストインフラストラクチャへの大幅なアップグレードで、Southwest Research Institute（SWRI）は、最先端の球状近視フィールドアンテナ範囲を開始し、包括的なアンテナ評価を提供する能力を大幅に向上させました。新しい1,260平方フィートの屋内施設には、高度なRFとマイクロ波フォームアブソーバーが並んでおり、正確な近距離フィールドサンプリングを可能にします。

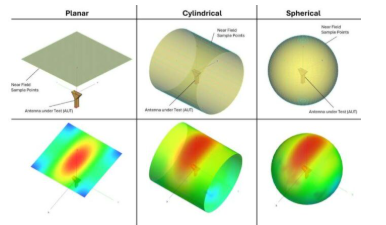

従来の平面的または円筒形のアプローチとは異なり、球面の近接フィールド測定は完全な3D放射パターンデータを提供し、アンテナタイプを特徴付ける最も柔軟で網羅的な方法となります。アンナスは、Wi-Fi、細胞、および衛星ネットワークからレーダーおよびナビゲーションまでのシステムの重要なインターフェイスです。パフォーマンスの仕様と規制基準を満たすためには、徹底的なテストが不可欠です。SWRIの新しい範囲は、いくつかの従来のテストの制限を排除します。

新しい球面近視範囲は、遠距離場のパフォーマンスを近距離場の測定から正確に導き出すことにより、長距離屋外テストの必要性を排除します。直径が最大10フィート、重量が1,000ポンドもの大きなアンテナを処理できる内蔵のオーバーヘッドホイストが装備されています。200 MHzから40 GHzの広い周波数範囲をサポートする施設は、商業、防衛、衛星の通信要件を収容しています。継続的回転サンプリングテクノロジーは、より高速なデータ収集を保証しますが、完全な偏光と角度カバレッジにより、包括的な3D、多極化放射パターン分析が可能になります。範囲は、障害検出、アンテナアレイのパフォーマンス評価、レドームシステムの調整、リフレクターの表面マッピングなど、高度な診断機能をサポートします。屋内では、アンテナの高さの制限などのFCCアウトドアテストの制約から解放されます。

この施設は、次世代5G以降のミリ波テストもサポートします。SWRIは、米国海軍、空軍、海兵隊、intelligence報機関を含む政府と業界の両方のクライアントに、エンドツーエンドのアンテナの設計、開発、および検証を提供し続けています。「このセットアップにより、アンテナの空間応答全体を比類のない精度でキャプチャすることができます」と、SWRIの防衛およびIntelligence Solutions Solutions部門のリードエンジニアであるJimmy Li博士は述べています。
