Compact 80 V Power MOSFET

Vishay Intertechnologyは、新しい80 V NチャンネルパワーMOSFET（SIEH4800EW）を立ち上げました。VishayのTrenchfet Gen IVファミリーへのこの最新の追加は、コンパクトなPowerPak 8x8SW Bond Wireless（BWL）パッケージに搭載されており、10 Vでわずか0.88MΩの非常に低い典型的なオン耐性（RDS（ON））で際立っています。

重要な機能には次のものがあります。

低熱抵抗：わずか0.36°C/WのRTHJC - 同等のMOSFETより18％低い

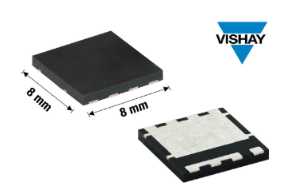

コンパクトサイズ：8mm x 8mmフットプリントは50％PCBスペースと263パッケージを節約します
超薄型プロファイル：厚さ1mmのみ、スペースが制約したデザインに最適です
これらの属性により、高効率と熱性能を必要とするスペースが制約したアプリケーションに最適です。高度なはんだき性と熱デザインをサポートするために、MOSFETは、ソースパッドはんだ付け可能な領域を3.35mm²に拡張する融合鉛構造を備えています。これは、従来のピンスタイルのデザインの4倍です。これにより、MOSFETとPCBの間の電流密度が低下し、電気移動が緩和され、長期的な信頼性が向上します。さらに、その濡れた側面は、信頼できるはんだジョイントを保証し、製造中の視覚検査を簡素化します。

SIEH4800EWは、モータードライブ、電動工具、溶接機、バッテリー管理システム、ロボット工学、プラズマカッター、3Dプリンターなどのアプリケーションに合わせて調整されています。最大608 Aの高電流能力があり、動作温度が最大+175°Cであるため、過酷な条件下でも優れたパフォーマンスが発生します。そのBWLアーキテクチャは、寄生性インダクタンスをさらに最小限に抑え、システム全体の効率を高めます。

完全にROHSに準拠しており、ハロゲンフリーであるSIEH4800EWは、信頼性を確保するために100％RGおよびUISテストされています。サンプルと生産量が13週間の標準的なリードタイムで利用可能になり、このデバイスは、コンパクトで効率的で堅牢なパワースイッチングを求めるエンジニアにとって即時のソリューションになります。
