バッテリーと充電用の高電圧スイッチ

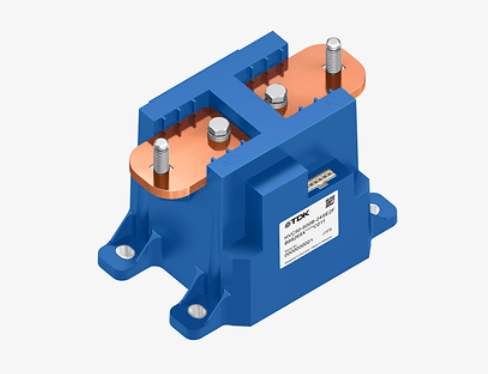

TDK Corporationは、最大1500 Vのリチウムイオン電池の安全で効率的な接続または切断用に設計された高電圧DCコンタクタであるHVC50を発売しました。これは、トラクションシステム、エネルギー貯蔵システム（ESS）、およびメガワット充電システム（MCS）で使用することを目的としています。

DCコンタクタは、30ミリ秒未満で最大1500 Vおよび電流1000 AまでのDC電圧を中断できます。750 Aでの継続的な動作をサポートします。97.8x140 x 94.2 mmのコンパクトなフォームファクターと1.7 kgの重量により、コンタクタは産業および商用車の使用のために構築され、堅牢な性能と簡単な統合を提供します。


その設計の鍵は、厳しい条件下であっても迅速かつ安全な切断を可能にするセラミックでガスで満たされたアークチャンバーです。IEC 60947-4-1に準拠した統合ミラーコンタクトは、安全性を高めるための正確な切り替えフィードバックを提供します。その双方向電流能力により、両方向の電流の流れが可能になり、アプリケーションの柔軟性が向上します。コンタクタは、12 Vまたは24 V操作をサポートするデュアルコイルシステムも備えています。切り替えは50 W、定常状態で6 Wのみを使用し、1つのコイルがアクティベーション後約200ミリ秒後にオフになりました。

HVC50の主要な機能には次のものがあります。

最大カットオフ：1500 V（DC）での1000 A（DC）
連続動作：1500 V（DC）で最大750 A（DC）
極性のないメイン端子（双方向）
補助接触はミラーコンタクトです（ACC。からIEC 60947-4-1）
デュアルコイル
テレビダイオードでのコイル終了
ROHS互換性
CE、UKCA、およびUL基準に認定されたHVC50は、ヨーロッパ、米国、アジアでの使用に関する国際的な要件を満たしています。需要がエネルギー貯蔵と高出力充電における信頼できる電力ソリューションの増加に伴い、HVC50はすべて電気の低炭素未来へのシフトをサポートします。
