シニアピルボックス - 調整可能なリマインダータイマーを備えています
私たちが人生を通して成長するにつれて、私たちは以前の世代と次世代のメンバーの世話をしなければならないことを認識しており、特に高齢のメンバー、家に拘束されている患者、まだ理解を深めていない子供にとって、今日のペースの速い世界の真ん中に投薬スケジュールを維持することは困難です。これに複雑さを加えることは、一部の薬を毎日摂取する必要はなく、2〜3〜4日間の間隔で摂取する必要があるという事実です。シニアピルボックスは、最小限の人間の介入を伴う低コストの完全な電子回路ベースのソリューションを提供することを目指しています。私たちは、1週間、そしてもちろん、途切れない電源で毎日の投与量を補充していることを確認する必要があります！
このシステムは、視覚アラートとオーディオアラートの両方を使用して、毎日の投薬リマインダーを自動化することを目的としています。患者は一般に、騒音介入により苛立っていることに注意してください。オーディオセクション（BT66/UM66パーツ、こちら）が誤った信号によってアクティブ化されないようにするために、光カプラーICを使用して光学分離を提供しました。毎日、リマインダーサーキットは、特定の曜日に対応するLED（現在のケースでは10秒間）を照らし、さらに、24時間のすべてのギャップで事前に決定された期間（現在のケースでは10秒）にオーディオ表示がアクティブになります。アラートがアクティブになると、システムは24時間サイクルの次のギャップ間隔を計算するために戻ります。デモンストレーションのために、ビデオ録画を容易にするために、10秒（24時間の代わりに）1秒（10秒ではなく）のアラート期間を選択しました。

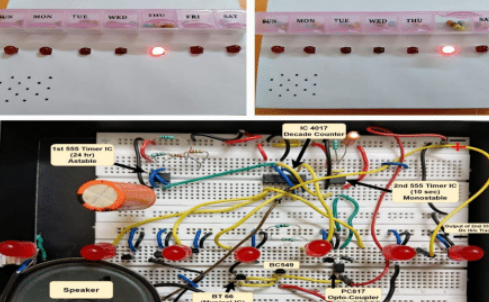

提案されたセットアップは、LEDとブザーアラートアセンブリの組み合わせとして使用されます。図1は、著者のセットアップ全体のプロトタイプを示しています。図2は、プロジェクトのブロック図を表しています。
回路の操作は非常に簡単です。最初の555タイマー（24時間のアースタブルモード）は、CD4017のクロックピンと2番目の555タイマーのトリガーピンに接続されています。2番目の555タイマー（10Sモノストーブルモード）の出力は、OptoCoupler（PC817）の入力と、LEDの一般的なカソードに接続されています。CD4017の各Q0からQ6出力は、別のLEDに接続され、対応する週の日を表します。オプトカプラーの出力は、BT66オーディオモジュールのトリガーピンに接続されています。BT66出力は、BC549トランジスタのベースに供給され、エミッタと地上供給の間に接続されたスピーカーを駆動します。タイミング図の理解については、提案された回路図の接続については図4を参照できます。表1は材料の手形です。
働く
デバイスの主なコンポーネントは、2つのIC 555タイマーIC、OptoCoupler ICを介してBT66オーディオモジュールに結合されたCD4017カウンターです。IC 555タイマーはシステムのコアを形成し、それぞれが異なるタイミング関数用に構成されています。最初のIC 555タイマーはASTABLEモードで動作し、システムのメインクロックとして機能し、24時間に1回パルスを生成します。このパルスは、CD4017カウンターを進めて現在の日を示し、2番目のIC 555タイマーをトリガーします。2番目のIC 555タイマーは、Monostableモードで構成されており、10秒のパルスを生成する責任があります。このパルスは、現在の日に対応するLEDとスピーカーの両方をアクティブにし、視覚的および聴覚リマインダーを組み合わせて保証します。
コンポーネントの値は次のとおりです。
（アステルな24時間）
R1：26.6MΩ
R2：1kΩ
コンデンサ：4700 µf
for（1月10秒）
抵抗器：1MΩ
コンデンサ：9/10 µf
CD4017 10年のカウンターは、週を追跡する上で重要な役割を果たしています。ASTABLEタイマーからパルスを受け取るたびに1つの出力ピンを進め、日曜日から土曜日にラベル付けされた7つのLEDの1つを点灯します。7回目の出力に達すると、カウンターは最初の出力にリセットされ、継続的な毎週のサイクルが作成されます。
オプトカプラーは、回路の安全性と分離コンポーネントとして機能します。これにより、独立した電気接続なしで、単独のタイマーがBT66オーディオモジュールをトリガーし、信頼性を高め、ロジックとオーディオセクションの干渉を防ぐことができます。BT66オーディオモジュールは、トリガーされると、電子スイッチとして機能するBC549トランジスタを介して制御されたスピーカーを介して10秒間プリロードされたサウンドを再生します。一緒に、これらのコンポーネントは、毎日薬物摂取量のためのタイムリーなリマインダーを保証する信頼できるユーザーフレンドリーなシステムを作成します。
