Akanksha Gaur による小型整流器コントローラー ファミリー

高密度電源に取り組むエンジニアは、二次側整流を改良するための新たなオプションを手に入れることができます。STMicroelectronicsの最新の小型同期整流器コントローラは、USB電力供給充電器、壁プラグアダプタ、その他のスイッチモード電源で広く使用されている非相補アクティブクランプ、共振および準共振フライバックコンバータアーキテクチャをターゲットとしています。

主な機能は次のとおりです。

高密度パワーステージ向けの超コンパクトな同期整流器コントローラーの設置面積。
正確なオン/オフのタイミングで二次側 MOSFET を駆動し、ダイオードの導通損失を低減します。
ロジックレベルまたは標準レベルのゲートドライブと構成可能なターンオフ遅延を備えた複数のバリエーション。
高電圧ドレイン検知と定義されたターンオンウィンドウにより堅牢な動作を実現します。
高速遷移のために適度なソース/シンク電流を供給できるゲート ドライバ。
わずか数平方ミリメートルのコントローラーは最新の高周波設計に最適化されており、効率を犠牲にすることなく磁気コンポーネントの小型化が可能になります。これらは、出力段の従来のダイオードを MOSFET 駆動方式に置き換え、電流が流れるときにデバイスを正確にスイッチングし、電流がゼロに減衰するとオフにすることで導通損失を最小限に抑えます。

複数のバリエーションにより、設計者は MOSFET の選択とレイアウトのニーズに合わせてコントローラーを調整できます。オプションは、ロジック レベルと標準レベルのゲート ドライブにまたがるほか、ドレイン パスの寄生インダクタンスを補償するためのさまざまなターンオフ遅延設定にも対応します。明確に定義されたターンオンウィンドウにより堅牢性が向上し、軽負荷時または伝導モードの境界近くでよく見られるアイドル期間またはリンギング間隔中の誤ったスイッチングが防止されます。


MOSFETのドレインでの電圧検出により、コントローラはさまざまな導通条件下でスイッチングとトランスの減磁を調整できるため、ダイオードのみの整流と比較してスイッチング損失の低減と全体の効率の向上に直接つながります。ゲート ドライバー自体は、適度に高電荷のデバイスを処理し、積極的に電流をソースおよびシンクして遷移時間を短縮します。

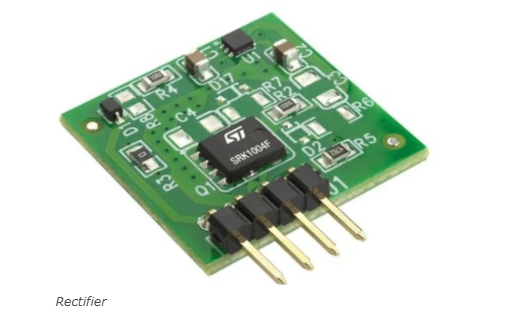

設計者は、スペースが重要であり、エネルギー基準により効率目標がこれまで以上に高まっている場合、コンパクトなボードにこれらのコントローラーが組み込まれていることがわかります。デバイスに加えて、プロトタイピングとパフォーマンス チューニングを加速するための評価ボードも利用できます。
