はんだ付け用チタンマスク

複雑なアセンブリを扱うエンジニアにとって、従来の複合材料は複雑なマスキングに苦労することがよくあります。アセンブリがハウジングに取り付けられ、SMD コンポーネントが THT はんだ接合部の近くに配置される場合、壁、分離バー、および接続は、長期間にわたって安定した状態を保ちながら、非常に薄くする必要があります。特に設計が小型化するにつれて、バッフルと圧力チャンバーも精密な製造が必要になります。これに対処するために、Eutect GmbH は、選択的はんだ付けの精度、プロセスの安定性、コスト効率を向上させるように設計されたチタン ソルダー マスクを開発しました。

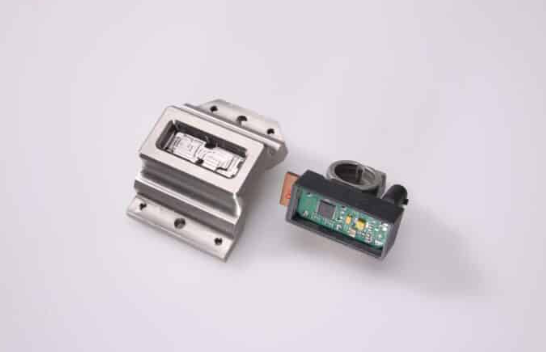

これらのチタンマスクは、繰り返しのプロセスサイクル下で高い耐久性、耐薬品性、熱安定性を提供しながら、セパレータ幅を 0.5 mm 未満にすることができます。特別に処理された表面ははんだをはじいてヒートシンクを減らし、はんだの濡れと浸透を向上させながら敏感なコンポーネントを保護します。3 次元設計によりコンポーネントの公差が補正され、薄肉構造でも信頼性の高いはんだ付けが可能になります。


お客様固有の設計には、固定および保持要素、キャッチ形状、および組み立て、はんだ付けプロセス、および自動化の間の位置合わせを確実にするその他の機能を含めることができます。カスタムはんだノズルと最適化されたプロセスパラメータを使用すると、マスクは安定したミニウェーブおよび選択的はんだ付けをサポートし、高品質のはんだ接合、材料応力の軽減、信頼性およびコスト効率の向上をもたらします。

Eutect は、自社システムおよびサードパーティ ユーザー向けにこれらのチタン マスクを製造しています。材料、設計、プロセス エンジニアリングを組み合わせて、正確で安定した効率的な選択的はんだ付けを実現し、現代の製造プロセスの重要なツールとなっています。

「小型化、複雑な形状、プロセスの信頼性と耐久性に対する要求の高まりにより、電子アセンブリの選択的はんだ付けはますます困難になってきています。これらの課題に対処するために、当社は 1996 年以来社内で開発された顧客固有のはんだマスクに依存してきました」と Eutect GmbH のマネージング ディレクターである Matthias Fehrenbach は説明します。チタンはんだマスクは、プリント基板上のはんだの流れを正確に制御し、はんだの供給を特定の領域に制限し、敏感なコンポーネントを保護します。「当社のマスクは社内テクニカルセンターで作成されており、多くの場合、適切なはんだノズルの開発と組み合わせて、最終顧客が当社のシステムだけでなくサードパーティのシステムに対しても最適に調整された完全なソリューションを受け取ることができます。」とフェーレンバッハ氏は続けます。
